한번씩 쓸데없이 꽂혀서 불필요하게 부품을 사재기했다가 열정이 식어서 몇 년씩 묵혀두는 일이 있는데,
이번에 메이커 단톡방에서 한 분이 하만카돈 스피커 유닛을 소개하면서 비슷한 짓을 또 하게 되었다.
https://smartstore.naver.com/e-homemade/products/7613513297
e홈메이드클럽(AD-68) 하만카돈 20W 스피커 기가지니2 중고 : e-홈메이드
[e-홈메이드] 대한민국 전기전자 DIY의 모든것
smartstore.naver.com
기가지니라는 KT 스마트 스피커에 들어갔던 제품 같은데, 유닛이 아니라 엔크로저(소리울림통)까지 조립된 완제품에 가까운 제품이다.
이 제품으로 여러가지 DIY 스피커를 제작하는 유튜브 영상이 제법 많다. 공돌이파파 등 여러 유튜브를 보다가
너무 잘 만드려고 고민을 많이 하지 말고 열정이 식기 전에 쉽게 빨리 만들어버리자는 결론을 내렸다.
(고급 하이파이 스피커를 만드는 것이 아니고) 가성비 있는 PC 스피커를 만들자
자료를 찾다보면, 이 제품은 고음유닛과 중저음 유닛이 분리되어 있다.
그래서 앰프에서 나오는 스피커출력신호를 고음유닛과 중저음 유닛에 적당한 주파수를 기준으로 나누어 각각 연결해 주어야하는데
그 적정 주파수를 찾는 내용과, 그렇게 출력신호를 나누어주는 회로(크로스오버 네트워크)를 구성하는 방법들이 꽤 복잡하게 설명되어 있다. 이런 자료들을 보다보면, 초심을 잃고 그 회로 구성에 집중하게 되는데,
나는 말 그대로 쉽게 만들어서 빨리 사용하자에 중점을 두기로 했다.
저렴한 크로스오버 네트워크를 찾는다.
음색을 조절할 수 있는 저렴한 앰프를 찾는다.
이 두가지를 만족하는 적당한(!) 제품을 알리 익스프레스에서 찾았다.
우선 크로스오버 네트워크
YLY-2088 양방향 크로스오버 필터 모듈, 오디오 스피커 주파수 분할기, 풀 레인지 트레블 베이스, 40
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
선택한 이유는 적당한 가격과 크기, 적당해보이는 스펙이다. 참고만 하시길... 더 좋은 제품을 찾아서 알맞게 쓰시는 건 독자님들 선택.
두번째 음색 조절이 가능한 소형앰프
AK170 미니 디지털 전원 오디오 자동차 앰프 홈 시어터 클럽 파티 음악 200Wx2 전원을위한 블루 라이
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
일전에 사용해봤을 때, 크기가 작고, 음질이 꽤 괜찮았고, 12V 아답터만 연결하면 되는 제품이다.
아이콘에 있는 FM이니 USB/SD니 등등은 해당제품과 무관하다. 잘 읽어보고 선택하시길...
우선 두 제품을 주문해놓고 케이스 디자인을 찾아보았다.
뱀부랩 3D프린터를 사용하고 있기 때문에, 메이커월드에서 우선 찾아 보았다.
기가지니에서 사용되었던 스피커모듈이라 한국에서만 널리 퍼진 줄 알았는데 중국에서도 꽤 DIY로 많이 사용되는 모양이다.
제법 다양한 디자인들이 있었는데, 그 중에 눈에 확 들어온 모델링은 대표사진에 나와있는 디자인이었다.
https://makerworld.com.cn/zh/models/1173030-ha-man-qia-dun-yin-xiang-diywai-ke#profileId-1247823
검정색 한 조와 구리색(?) 한 조씩 두 세트를 프린트했다. 꽤 잘 나온다.
디자인에는 없지만, 하만카돈 라벨도 만들어서 붙였다.
우선 스피커 모듈의 금속프레임 아랫쪽 볼트를 제거한다. 나중에 이 볼트는 재활용되므로 잘 보관해두자.

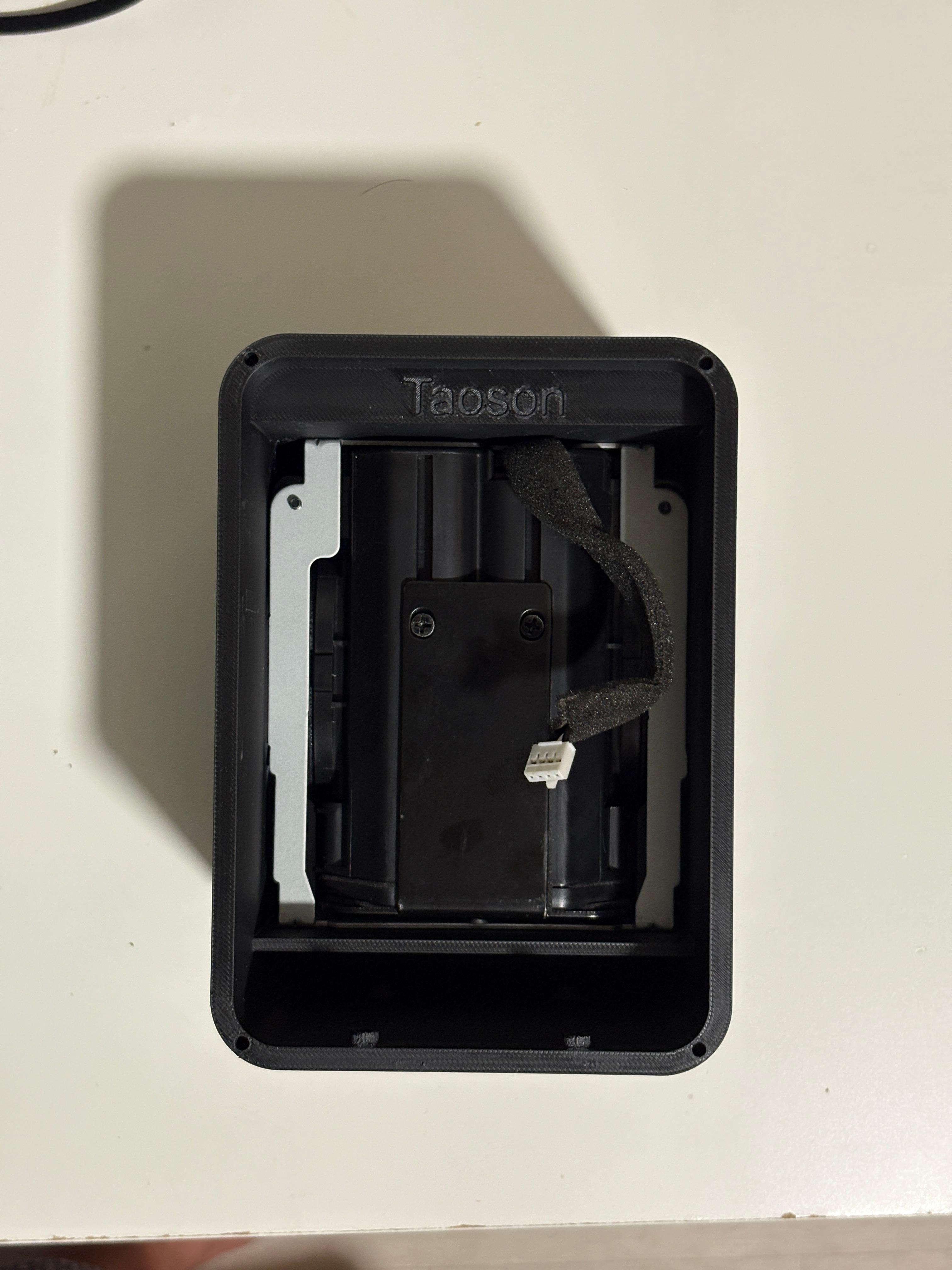

프린트 된 기구물에 집어넣으면 쏙 들어간다. 잘 안들어갈 때는 양 옆의 우퍼가 껴서 그럴 수 있으니 힘으로 밀어넣지 말고 우퍼를 잘 펴서 밀어넣어 보자. 생각보다 어렵지 않다.
스피커 모듈과 외관기구물과 잘 붙어있기를 기원하며 묵직하게 글루건을 발라주자.

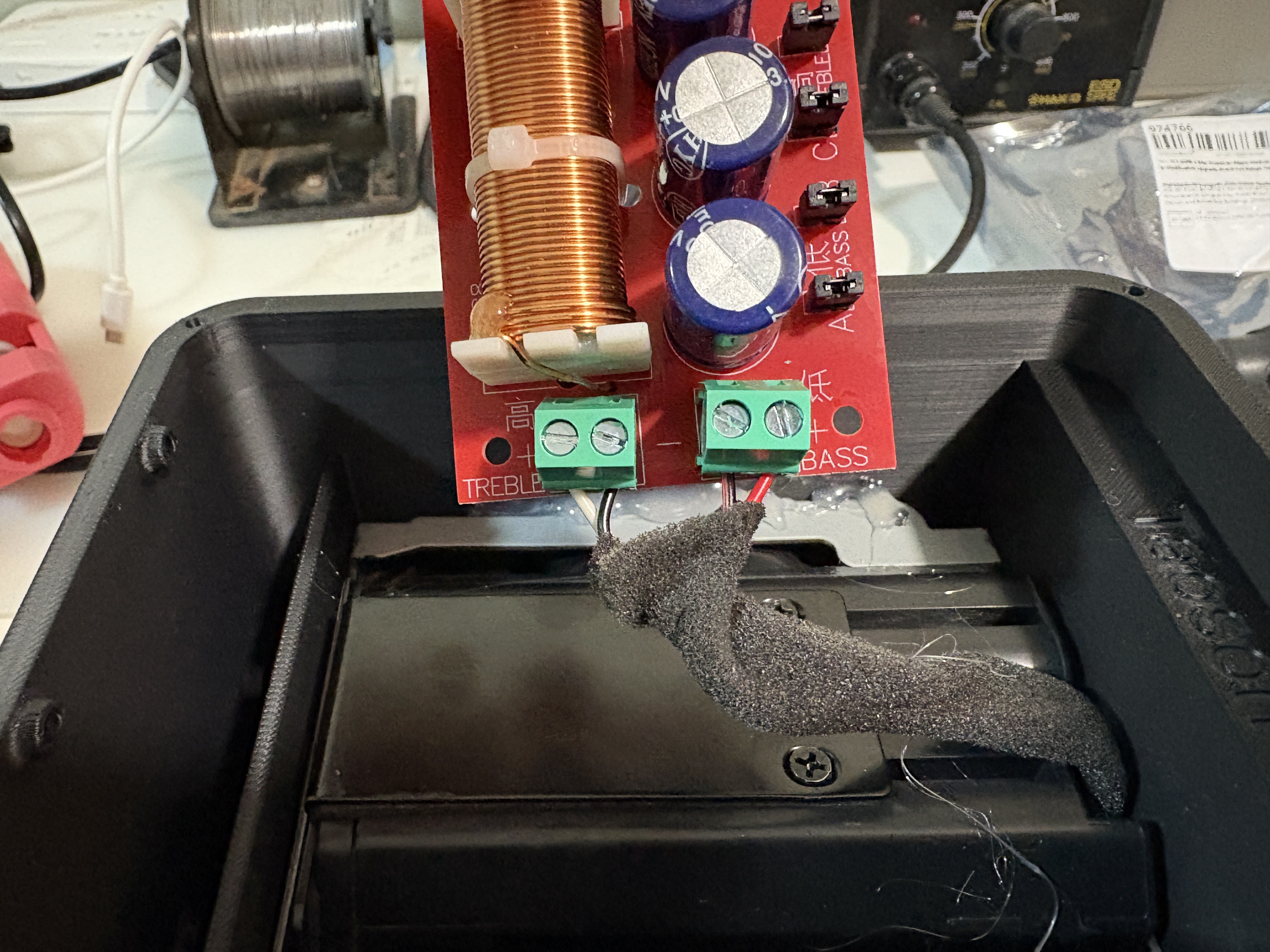

크로스오버 네트워크회로에 그림과 같이 고음부와 저음부를 잘 연결하자. 고음부와 저음부 극성도 확인해서 바뀌지 않게 잘 연결해야한다.

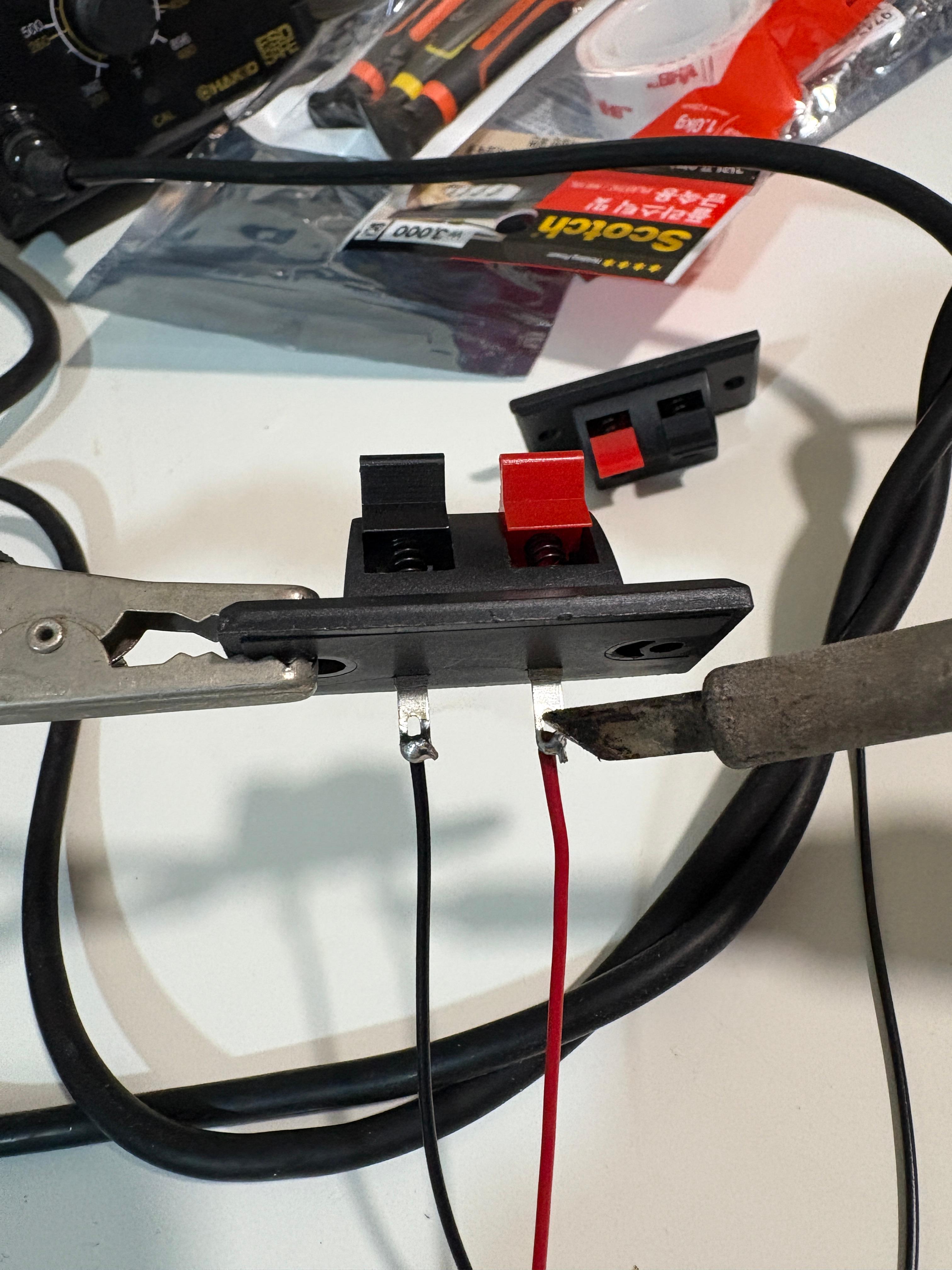

스피커 입력 터미널에 5센티미터 정도의 길이로 전선을 연결하자. 역시 극성이 바뀌지 않도록 주의하자.
디자인 기구물의 뒷판 안쪽에 스피커 입력터미널을 고정시키자. 나사는 정당한 걸로 고정시킨다.

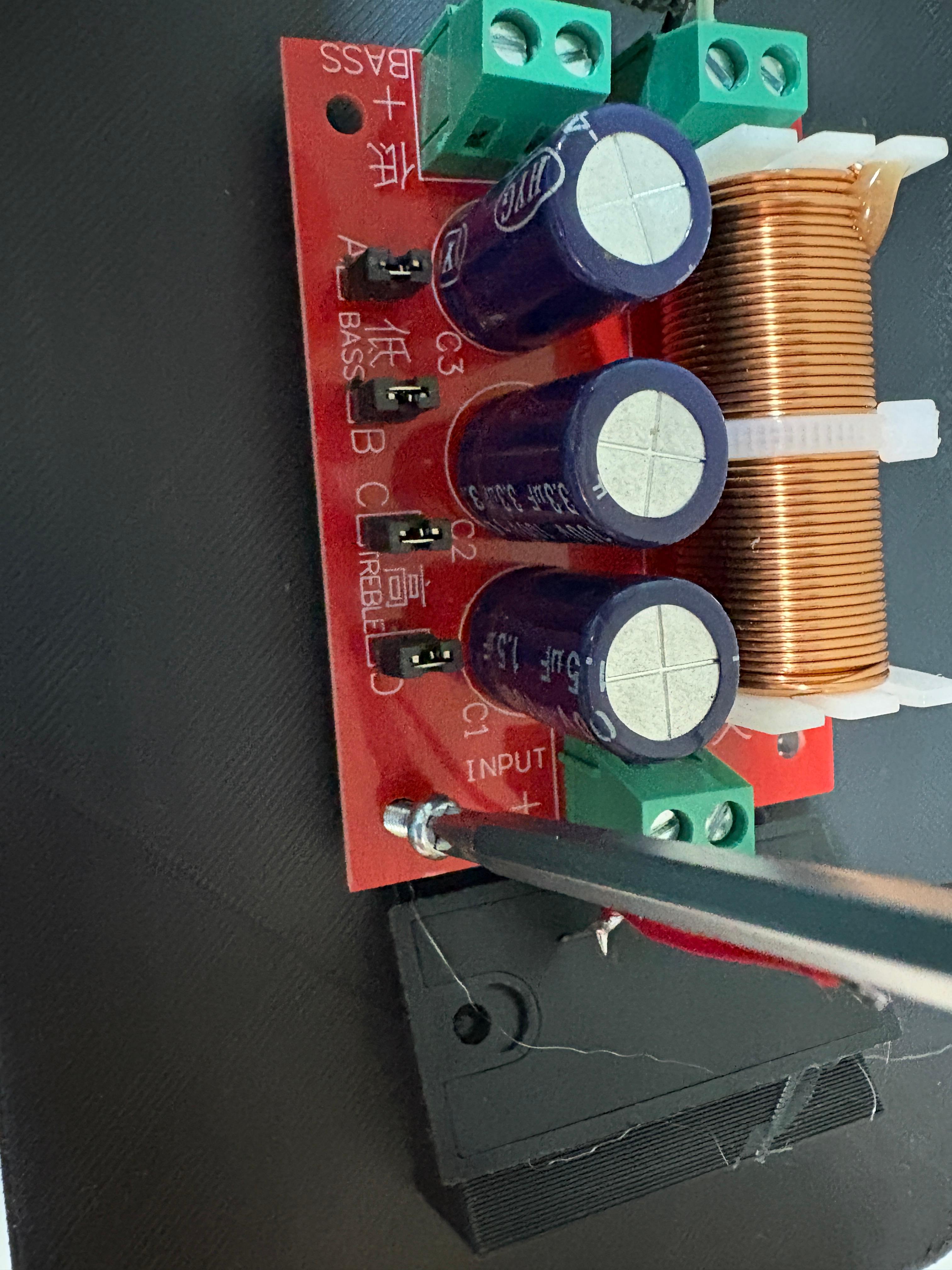

고정 시킨 터미널 위로 크로스오버 네트워크 회로를 고정시키자. 아까 풀어놨던 볼트를 이용해도 된다.
걱정되면 든든하게 글루건으로 더 튼튼하게 고정시켜주자.
크로스오버 네트워크 회로에 터미널 단자선을 연결하자. 간단하다. 이 아이들만 튼튼히 고정시키면 완성이다.
나머지 외관 디자인 기구물들을 순간접착제와 볼트들을 이용하여 고정시키면 아주 쉽게 완성이다.
앰프에 스피커를 연결하고 소리를 들어보자. 웬만한 PC 스피커보다 풍성한 소리를 들을 수 있다. 뭔가 모르게 찝찝한 크로스오버 주파수는 앰프의 음색조절기능으로 극복하자. 우리는 가성비있는 스피커를 빠르게 만드는 것이 목표였지 하이파이 오디오가 목적은 아니었다.
외장 앰프를 쓰다보니 전원을 수동으로 켜고 꺼야하는 불편함도 있지만 볼륨을 바로 조절할 수 있는 편리함도 있다.
읽으시는 독자분들은 자신에 맞게 적당히 적당히 제작하시면 좋을 것 같다.
(사실, 저런 뽐뿌에 휩쓸리지 않는게 가장 좋긴 하다. 웬만하면 당근을 이용하자)
